DESCRIÇÃO

Amplificador de potência de 4 canais, 280 W RMS (4x70W RMS).

CARACTERÍSTICAS

O modelo PM-4 é um amplificador de potência com quatro canais e 280 W RMS (4x70W RMS) em 4 ohms, com excepcional performance e relação custo-benefício. Montado em uma caixa com altura de 2 unidades rack (2U), oferece excelente performance com baixo custo unitário. Essas características o tornam indicado para diversas aplicações, como:

• amplificador em sistemas de áudio multi-amplificados;
• amplificador para zonas de áudio de receivers de Home Theater;

As principais características técnicas do produto são:

• Amplificador de potência em classe AB com tecnologia bipolar;
• Fonte de alimentação com transformador toroidal e alta capacitância;
• Placa de circuito impresso em fibra de vidro com furos metalizados e com plano de terra em ambas as faces para obtenção de excelente relação sinal-ruído;

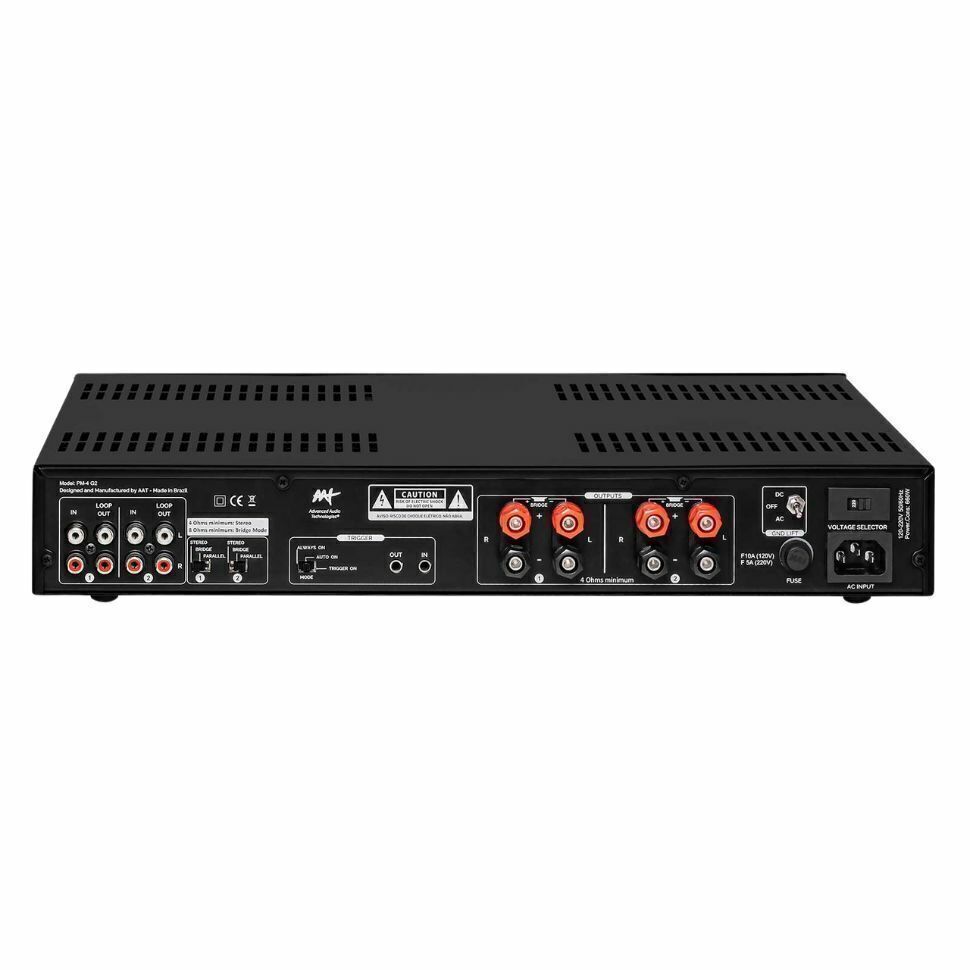

• Conectores de entrada e saída banhados a ouro, sendo que os de saída são do tipo heavy-duty, para alta corrente, aceitando fios com até 5 mm de diâmetro.
• Conector de entrada de rede CA do tipo tripolar 2P+T, padrão IEC-320;
• Chave de Ground Lift com 3 posições: OFF, acoplamento AC e acoplamento DC, para efetiva eliminação de eventuais loops de terra em instalações complexas;
• Proteção contra curto-circuito e sobrecorrente na saída;
• Proteção de subtensão, sobretensão e térmica;
• Atraso na ligação (“turn-on delay”) para evitar ruídos (plops) durante a ligação do amplificador;
• Este produto foi dimensionado para operação contínua com cargas reativas de 4 ohms sem a ocorrência de limitação térmica;
• Construído utilizando placas de circuito impresso de fibra de vidro de dupla face com furos metalizados;
• Dissipação natural de calor sem ventoinhas para operação silenciosa;
• Garantia de um ano, de acordo com os termos constantes no Manual do Usuário.

ESPECIFICAÇÕES

Potência RMS NBR IEC 60268-3 EDIÇÃO 05-2011, medida a 120 VAC de rede:

– em 8 ohms: 220W (4x55W)

– em 4 ohms: 280W (4x70W)

Distorção Harmônica + Ruído (THD+N):

– a 60W RMS e 4 ohms: 0,011%;

– tipicamente: <0.009%

Resposta em Frequência:

-0.2 dB em 10 Hz e 100 KHz

-3dB em 3 Hz e 300KHz;

Relação Sinal-Ruído:

– 110 dB (unweighted)

– 115 dB (weighted);

Sensibilidade para Potência Máxima: 0,95 VRMS

Capacidade máxima de corrente do amplificador: 11 A

Fator de amortecimento: >1000 a 100 Hz

Slew rate: 20 V/useg

Separação entre canais: >77 dB (1KHz)

Impedância de entrada: 20 KOhms

Consumo máximo: 150W / 200VA

Peso: 12.40 Kg;

Dimensões (L x P x A): 432 x 335 x 103 mm
