DESCRIÇÃO

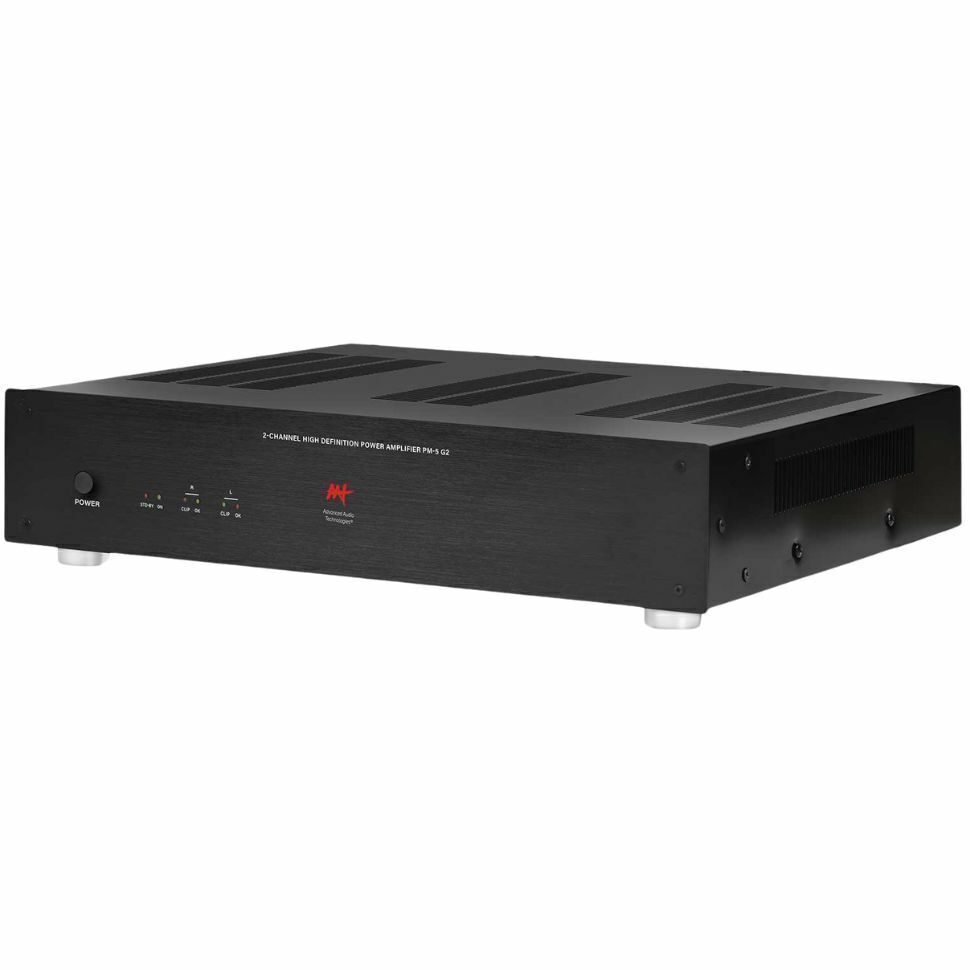

Seguindo o mesmo conceito do PM-2, o PM-5 é um amplificador completo e versátil, porém menos potente que o PM-2. Assim sendo, incorpora o que há de mais moderno em tecnologia de amplificação em classe AB e tem capacidade de entregar até 300 W RMS contínuos medidos pela norma brasileira NBR 60268-5, com a elevada dinâmica e a baixa distorção que só a AAT consegue fazer.

Indicado para uso em sistemas estéreo, de Home Theater ou segunda zona de áudio, no ambiente doméstico, com ou sem automação, ou então em instalações fixas profissionais e estúdios de gravação, dada a extensiva conectividade e excepcional performance obtidas pelo produto.

CARACTERÍSTICAS

• 2×100 WRMS em 8 ohms, 2×150 WRMS em 4 ohms e 300 WRMS em 8 ohms, bridge mode;
• Operação em classe AB;
• Transformador toroidal de baixo ruído na fonte principal;
• Fonte de alimentação auxiliar de stand-by, proporcionando baixo consumo;
• Construção discreta, com 4 transistores bipolares por canal no estágio de saída;
• Alta capacitância na fonte: 20.000 uF;
• Capacidade de corrente por canal: 30 A contínuos, 60 A peak;
• Amplificador servo-controlado com acoplamento DC e resposta desde Zero Hertz;
• Proteção completa: DC na saída, sobrecarga, sobrecorrente, sobretemperatura, curto-circuito e sub-tensão;
• Indicadores de stand-by, Ligado (ON), Proteção OK e clipping;
• Indicadores de clipping calibrados para acender quando a distorção atinge 2%;
• Entradas Balanceadas com conectores XLR;
• Entradas desbalanceadas com conectores RCA com loop outputs;
• Opção de ligação em estéreo, mono e modo bridge;
• Controles de ganho traseiros e independentes;
• Opções de ligação do produto:
• Auto turn-on com dois níveis de sinal de áudio;
• Trigger In/Out;
• Always on;
• Conectores de saída: Speak-on e binding posts banhados em ouro;
• Chave de Ground Lift;
• Gabinete em tamanho 2U, montável em rack com o uso de alças (vendidas separadamente).
• Indicadores no painel frontal: Stand-by, Ligado, Protection OK (L e R) e Clip (L e R).

ESPECIFICAÇÕES

Potência RMS Contínua pela norma NBR IEC 60268-3:

– 1 canal operando: 8 ohms: 125 W RMS / 4 ohms 180 W RMS;

– 2 canais operando simultaneamente: 8 ohms: 100 W RMS / 4 ohms: 150 W RMS;

– Em bridge: 300 W RMS em 8 ohms;

Resposta em frequência a 1W: 10 Hz – 100 KHz (+0 , -0.2 dB): – 0.4 Hz – 300 KHz (-3 dB) limitada intencionalmente;

Signal Noise Ratio (S/N) A-Weighted: 116 dB(A)

Crosstalk (1 KHz): 90 dB(A)

Fator de Amortecimento: 1000 a 20 Hz

Distorção Harmonica a 10W / 1 KHz (THD+N): 0.003%;

Clipping led calibrado THD: 0.02

Sensibilidade de entrada RCA: 1.25 V

Sensibilidade de entrada XLR: 625 mV

Sensibilidade do Auto-on: Low: 20 mV / High 40 mV

Impedância de entrada (Unbal): 10 Kohms

Impedância de entrada (Bal): 47 Kohms

Consumo máximo: 550W

Tensão de operação: 99-140 e 198-242V 50/60 Hz

Dimensões (L x P x A): 432 x 450 x 103 mm

Peso: 14 Kg
